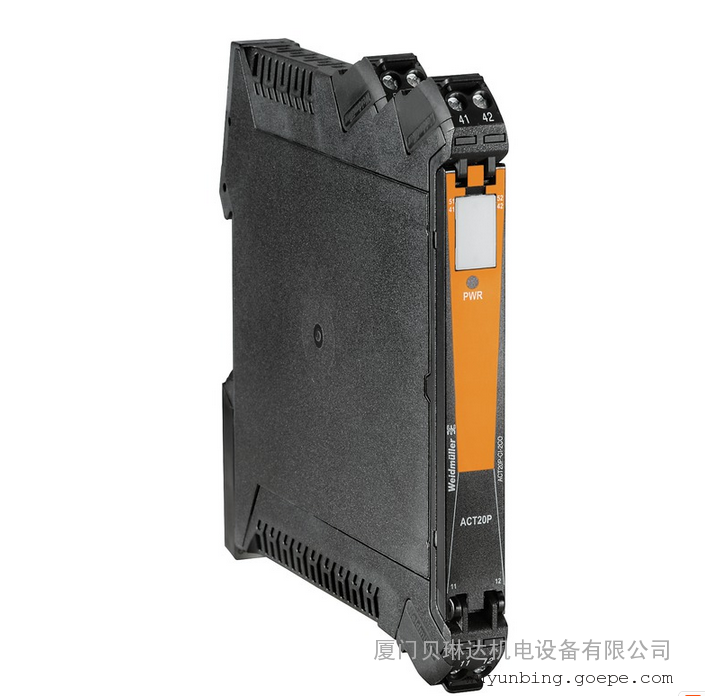

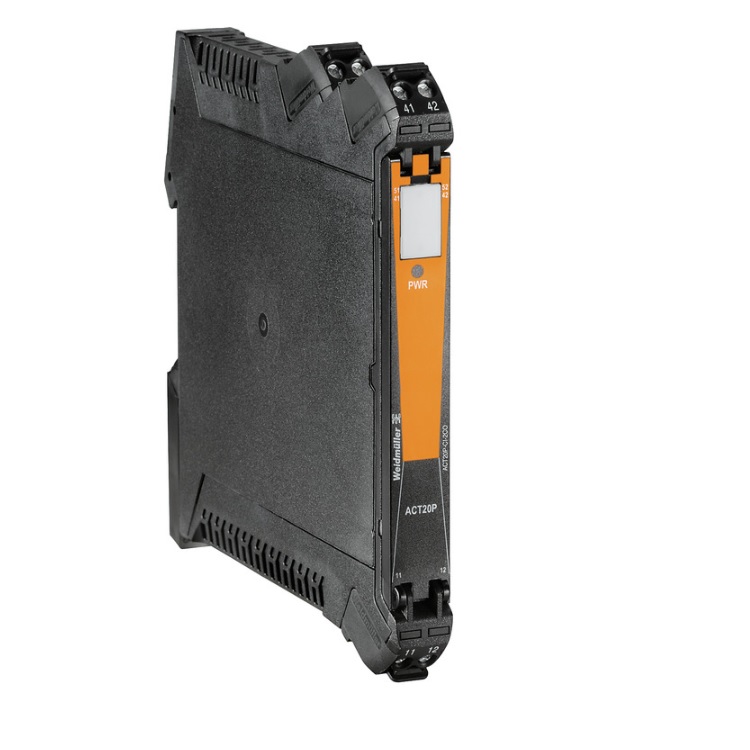

魏德米勒ACT20P-CI-2CO模拟信号隔离器螺钉连接

魏德米勒ACT20P-CI-2CO模拟信号隔离器螺钉连接
类型     ACT20P-CI-2CO
订货号     7760054115
版本     ACT20P, Signal duplicator/isolator, 信号倍增器, 螺钉连接
GTIN (EAN)     6944169656569
*小包装数     1 pc(s).
尺寸及重量
宽度     12.5 mm
宽度 (英寸)     0.492 inch
高度     117.2 mm
高度 (英寸)     4.614 inch
深     113.7 mm
魏德米勒ACT20P-CI-2CO模拟信号隔离器螺钉连接
深度 (英寸)     4.476 inch
重量     157 g
净重     157 g
温度
湿度     5...95 %, 无凝结
工作温度     -20 °C...60 °C
存储温度     -40 °C...85 °C
输入
输入数     1
传感器电源     > 17 V DC 当20 mA
输入信号     2-/3-wire transmitter, HART® digital signal
输入电流     0...20 mA, 4…20mA
电压降     ≤ 1V
输出
输出路数     2
输出电流     0...20 mA, 4...20 mA, HART® digital signal
电流负载电阻     < 300 Ω
总体说明
安装导轨     TS 35
温度系数     80 ppm/K
电流消耗     ≤60 mA (24V power supply, 20mA output)
电源电压     20…30 V DC
精度     < 终值的 0.1 %
绝缘     三路分离器, 输入/输出/电源之间
配置     无
阶跃响应时间     ≤ 0,5 ms
绝缘参数
EMC 标准     EN 61010-1:2011, UL 61010-1, EN 61326-1
抗冲击耐压     4 kV (1.2 / 50 µs)
检测电压     300 V
污染等级     2
绝缘     三路分离器, 输入/输出/电源之间
绝缘电压     2 kV 输入/输出/供电
绝缘电压 输入或输出/电源     2 kV 输入/输出/供电
过压等级     III
魏德米勒ACT20P-CI-2CO模拟信号隔离器螺钉连接
联接参数
联接类型     螺钉联接
*小拧紧力矩     0.4 Nm
*大拧紧力矩     0.6 Nm
额定连接下的压接范围     2.5 mm²
*小压接面积     0.5 mm² *大压接面积     2.5 mm²
导线*小压接面积 AWG     AWG 30
导线*大压接面积 AWG     AWG 14
产品信息
产品信息     不可调直流隔离增倍器 ACT20P-CI-2CO 能从电源或2路或3路传感器中隔离出标准模拟电流信号。装置能将单个模拟输入电流信号进行线性转换及增倍, 形成两个经电气隔离的输出电流信号。电源与输入和输出之间经电气隔离 (4端隔离)。

属性
• HART-兼容范围为 0.5 - 2.5 kHz
• 有源或无源 mA 信号输入经全面的电气隔离。
• 前面板 LED 具有运行状态显示
• 在输入、输出和电源之间进行 4 端电气隔离。
