ACT20M-BAI-AO-S魏德米勒信号隔离器

订货数据
类型    ACT20M-BAI-AO-S
订货号    1375450000
版本    信号变送器/隔离器, 可配置, Input : I/U/bidirectional I, Output : I/U/bidirectional I
GTIN (EAN)    4050118236736
*小包装数    1 pc(s).
尺寸及重量
宽度    6.1 mm
宽度 (英寸)    0.24 inch
高度    112.5 mm
高度 (英寸)    4.429 inch
深    114.3 mm
深度 (英寸)    4.5 inch
净重    80 g
温度
湿度    40°C / 93% 相对湿度，无凝结
工作温度    -25 °C...70 °C
环境温度（文本）    -25 °C...+70 °C
存储温度    -40 °C...85 °C
故障可能性
MTBF    181 Years
输入
输入数    1
输入电压    可配置, -5 V…0…+5 V, -10 V…0…+10 V
电压输入电阻    ≥ 1MΩ
输入电流    可设置, -10 mA…0…+10 mA, -20 mA…0…+20 mA
电压降，电流输入    1 V 当20 mA
输出
输出路数    1
输出电压，备注    configurable, 0(2)...10 V, 0/1...5 V
输出电流    0...20 mA, 4...20 mA
截止频率 (-3 dB)    ≥ 100 Hz, 10 Hz
电压负载电阻    ≥ 10 kΩ
电流负载电阻    ≤ 600 Ω
总体说明
安装导轨    TS 35
*大功耗    0.8 W
标准功耗    0.56 W
温度系数    < 跨度的0.01%/°C (TU)
电源电压    24 V DC ± 30 %
精度    < 测量范围的 0.05 %
绝缘    4 路隔离器
配置    DIP 开关
阶跃响应时间    ≤ 7ms, ≤100 ms, 可设置
绝缘参数
EMC 标准    IEC 61326-1, NE 21
标准    IEC 61010-1
污染等级    2
绝缘    4 路隔离器
绝缘电压    2.5kVeff / 1 分钟
过压等级    II
额定电压    300 Veff
防爆应用参数 (ATEX)
标记    II 3 G Ex nA IIC T4 Gc
联接参数
联接类型    螺钉联接
*小拧紧力矩    0.4 Nm
*大拧紧力矩    0.6 Nm
额定连接下的压接范围    2.5 mm²
*小压接面积    0.5 mm²
*大压接面积    2.5 mm²
导线*小压接面积 AWG    AWG 30
导线*大压接面积 AWG    AWG 14
额定数据UL
UL 证书    E337701.pdf
等级 IECEx/ATEX/cUL
ATEX 认证
IEC Ex 证书
ATEX 证书号    KEMA10ATEX0183X
IECEX 证书号    IECEXKEM10.0090X
产品信息
技术数据    通过安装导轨总线 CH20M 任选电源
附件    有关安装导轨总线，参见附件
下载
小手册/产品目录
CAT 4.1 ELECTR 16/17 EN
工程数据    EPLAN, WSCAD, Zuken E3.S
用户文档
Instruction sheet
认证/证书/一致性声明
Declaration of Conformity
软件

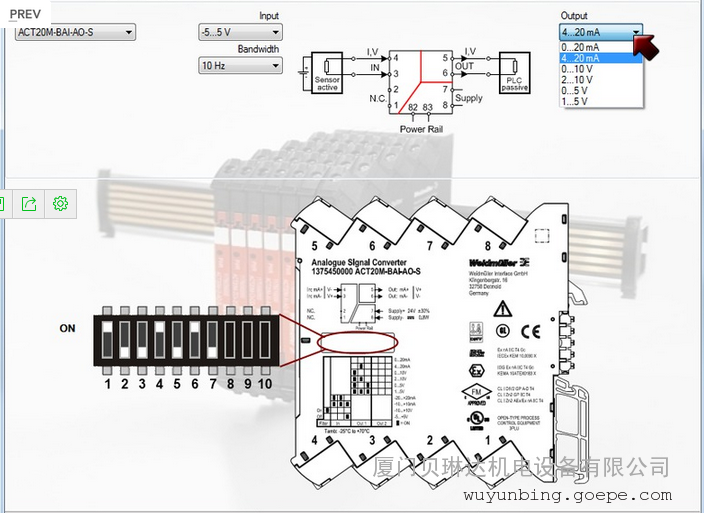

DIP switch configuration tool
标书规格表
描述文本- 短    双极型标准信号转换器 单通道信号转换器，6.1mm 宽，带外部电压供电， 用于模拟直
流电流信号的传输和隔离 +/- 10mA 或 +/- 20mA 以及 电压信号 +/- 5V 或 +/- 10V 的输入和输出信号
，可以通过 DIP 开关进行配置。 认证    CULUS  DETNORVER  EAC  FMEX  GERMLLOYD IECEXKEM  KEMAATEX
ROHS    一致
UL File Number Search    E337701
