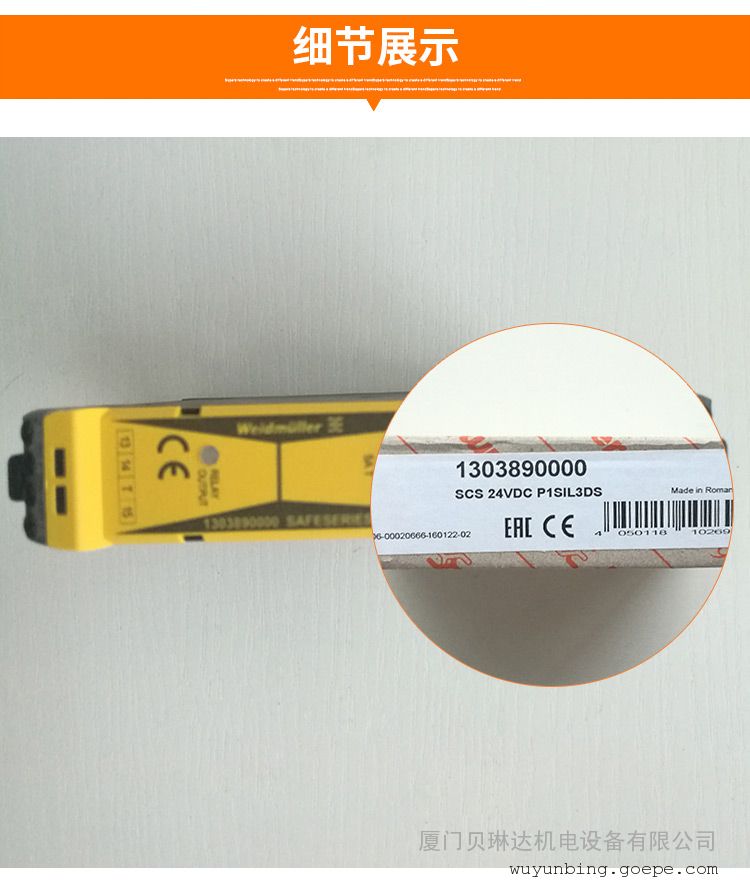

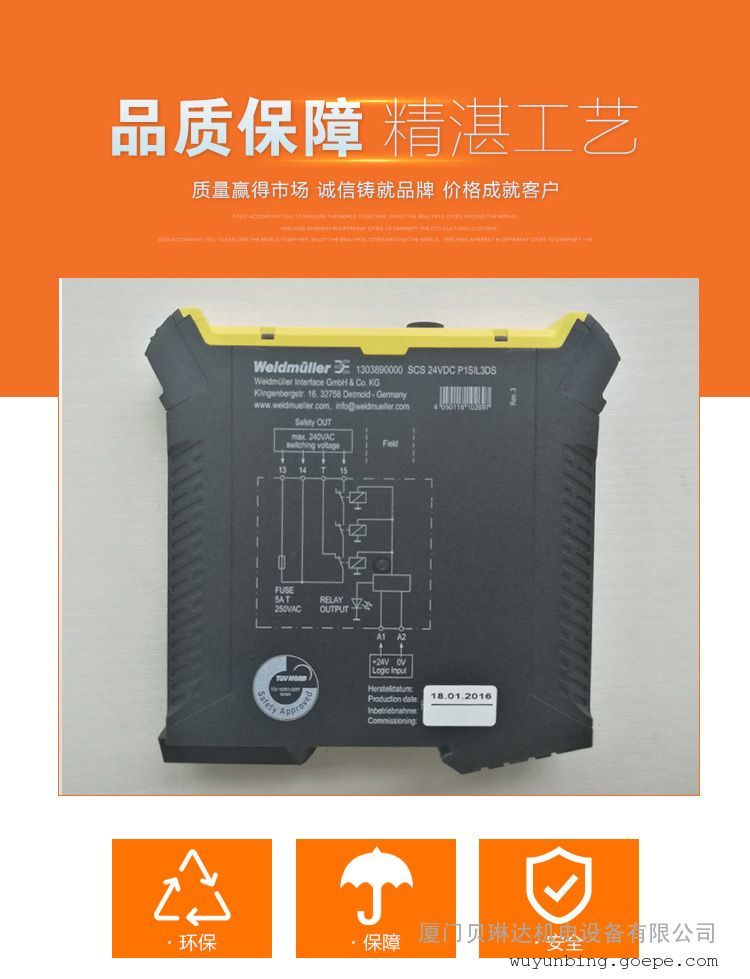

魏德米勒SCS 24VDC P1SIL3DS安全继电器

订货数据
类型    SCS 24VDC P1SIL3DS
订货号    1303890000
版本    SAFESERIES, 安全继电器,24 DC ±20 %, 35 mA , *大开关电流，内部熔断器: 5 A（参阅降额曲线）, SIL 3, DIN EN 61508
GTIN (EAN)    4050118102697
*小包装数    1 pc(s).
尺寸及重量
宽度    22.5 mm
宽度 (英寸)    0.886 inch
高度    117.3 mm
高度 (英寸)    4.618 inch
深    114.1 mm
深度 (英寸)    4.492 inch
净重    177 g
温度
湿度    40°C / 93% 相对湿度，无凝结
工作温度    -25 °C...50 °C
存储温度    -40 °C...85 °C
输入（安全回路）
额定电流电压    24 DC ±20 %
电流消耗    42 mA
24 V DC -10 % 电流消耗保证值    35 mA
浪涌电流    < 250 mA / < 5 ms
状态显示    LED 黄色
输出（安全回路）
允许的*大开关电压    250 V AC / 30 V DC
触点基质材料    AgNi 0.15 镀金
触点设计    常开触点
允许的*大开关电流    8 A
*大开关电流，内部熔断器    5 A（参阅降额曲线）
*大开关电流，外置熔断器    5 A（参阅降额曲线）
*大开关能力    2000 VA
内部熔断器    5 A 惰性
接通时间    typ. 7 ms
短路电阻    无
切断时间    typ. 14 ms
*小开关能力    12 V / 10 mA
安全相关的基本参数
Tproof    12 Years
硬件容错 (HFT)    2
设备类型    A
安全等级    SIL 3
安全标准    DIN EN 61508
安全参数 低需求模式
λDD    0 FIT
λDU    1.53 FIT
λSD + λSU    190.47 FIT
λges    192 FIT
Average Probability of Failure on Demand (PFDavg)    3,07 x 10-6
MTTF    594 Years
Safe Failure Fraction (SFF)    50 %
安全参数 高需求模式，每天一次
λDD    0 FIT
λDU    63.03 FIT
λSD + λSU    251.97 FIT
λges    315 FIT
MTTF    362 Years
Probability of Failure per Hour (PFH)    1,08 x 10-9 1/h
Safe Failure Fraction (SFF)    50 %
安全相关的参数 高需求模式，每周一次
λDD    0 FIT
λDU    9.03 FIT
λSD + λSU    197.97 FIT
λges    207 FIT
MTTF    551 Years
Probability of Failure per Hour (PFH)    1,83 x 10-10 1/h
Safe Failure Fraction (SFF)    50 %
基本信息
安装导轨    TS 35
惰性气体电阻 符合EN 60068-2-60标准    Yes (编号：仅1304040000)
绝缘设计
额定电压    300 V
爬电距离和电气间隙距离输入 - 输出    ≥ 5.5 mm
介电强度输入 - 输出    4kVeff / 1min
安装导轨的介电强度    4 kVeff / 1 分钟
抗冲击耐压    6 kV (1.2/50 µs)
防护等级    IP20
污染等级    2
过压等级    III
详细标准及认证情况
标准    EN 50178, EN 61000, EN 61326-3-2
证书号 (cULus)    E223474
联接参数
导线连接方式    螺钉联接
额定连接下的压接范围    1.5 mm²
*小压接面积    0.13 mm²
*大压接面积    2.5 mm²
螺丝刀口尺寸    尺寸 PH0
